浮動預緊需求的原因：
在工業企業中，存在著大量的法蘭連接。這些法蘭連接通常由法蘭、螺栓和墊片等部分組成，泄露是這些連接的常見問題。通常，人們認為這是由墊片質量不足導致的，但研究表明，有50%-80%泄漏是由螺栓的預緊力松馳引起的。設備溫度的變化、壓力的變化以及機械振動均會引起螺栓預緊力松馳，當螺栓預緊力不能滿足墊片密封所需要的最小預緊力時即會產生泄漏。設備在工作時，溫度的變化、壓力的變化以及機械振動是客觀存在，它們對螺栓預緊力的影響難以消除，一般只能設減弱。
法蘭提供了連接和分解容器或管道兩個組成部分的平臺，提供了密封墊片的安裝位置，而螺栓作為一彈性體將法蘭緊固在一起從而產生并保持在墊片上的壓緊力。施加在螺栓上的載荷必須滿足墊片發揮密封作用所需的壓縮力。該系統內任一組成部出現問題，都會影響到整個系統的使用狀態。
實際運行中溫度變化、壓力波動常常導致這一浮動系統的密封出現問題。法蘭、螺栓之間的熱脹冷縮速率不同，這直接引起螺栓施加于墊片上的預緊力減少或喪失；不規則的振動可以導致墊片被永久壓潰及變形；流體介質的作用降低了螺栓預緊力作用于墊片的效果；墊片自身有限的彈性補償和固有的蠕變松馳使其難以滿足浮動系統中的密封要求。
在浮動預緊系統中的法蘭連接中引入了彈簧，這是一種彈性補償元件，它有效地解決了法蘭連接中的螺栓預緊力松馳問題。當螺栓擰緊時，吸收機械能轉化成位能（勢能）儲存在碟簧中，當設備由于溫度變化、壓力變化或機械振動導致螺栓的預緊力松馳時，釋放位能（勢能）轉化成機械能，對于螺栓的預緊力進行補償，使螺栓的預緊力始終保持在墊片密封所需要的預緊力范圍。
| 應用 | 碟簧 | 適用要求 | 適用螺栓材質 | |
| 預緊部分 | 法蘭預緊 | 693F、693B 693FG、693BG | 通用預緊 | 0Cr18Ni12Mo2Ti(316ss)、0Cr18Ni9(304ss)、15CrMo、35CrMo、20CrMo、45、35、20、25、B7、B8 |

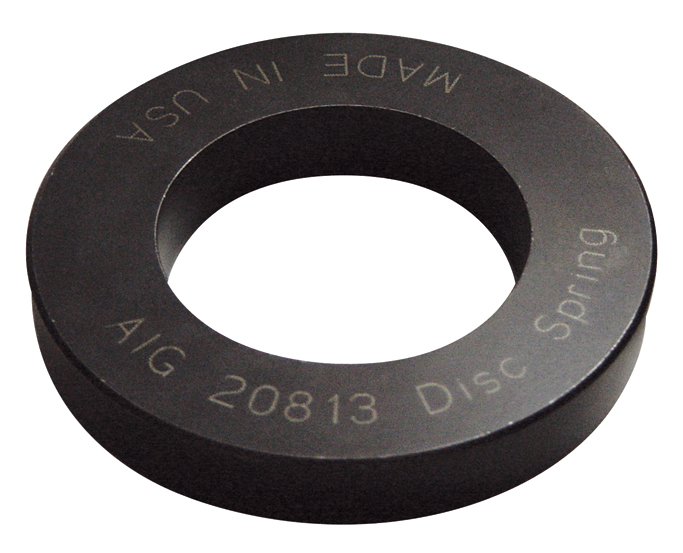

| 20813F、20813B 20813FG、20813BG | 高溫預緊 | 35CrMo、20CrMo、45、35、B7、B8 | ||
| 510F | 銅鋁螺栓 | 銅、鋁、銅鋁合金 | ||
| 693NIF | 腐蝕環境 | 0Cr18Ni12Mo2Ti(316ss)、0Cr18Ni9(304ss)、15CrMo、35CrMo、20CrMo、45、35、20、25、B7、B8 | ||
| 20813NIF | 高溫腐蝕環境 | 35CrMo、20CrMo、45、35、B7、B8 | ||
| 閥門預緊 | 693V、693B 693VG、693BG | 閥門填料 密封預緊 | —— | |
| 防松動 | 1075B | 簡易防松 | —— | |
| 1075C | 同時有轉動、振動 | —— | ||
| 非預緊部分 | 緩沖拉伸 | 6150、6150G 6150BG | 緩沖拉伸碟簧 | —— |
●
其它可定做材料: INCONEL 718、301、17－7PH、60Si2Mn(A)、65Mn等；
●
AIGI完整碟簧系列包括進口系列及國產G系列，以包裝標識為準。
| CHESTERTON碟簧系列 | |
產品分類 | 說明 |
| 閥門預緊系列 | 閥門密封系統應用 |
| 法蘭預緊系列 | 法蘭螺栓系統應用 |
